ねじゲージ

ねじゲージ

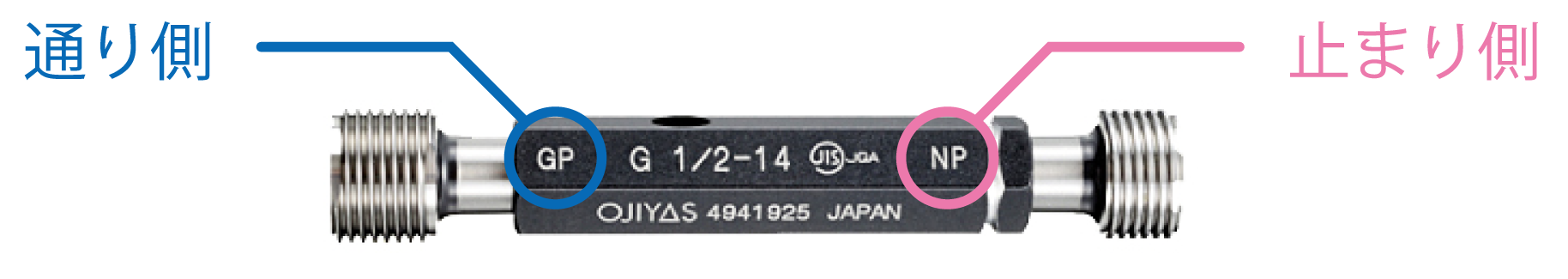

■ねじプラグゲージ

製作したねじがきちんと規格に合って作られているかを確認するのに用いられるゲージです。

ねじゲージには、測定すべきねじの等級と同じゲージの等級が決められています。





■使い方

①通り側のねじが無理なく通りぬける事。

②次に、止まり側のねじが2回転以上ねじこまれない事(JIS規格)

   次に、止まり側のねじが2回転を超えてねじこまれない事(ISO規格)

①②の条件を満たす事ができれば、ねじゲージによる等級検査に合格したと判定します。

※規格・等級を間違えないように注意してください。









■ねじ用限界ゲージの種類、等級および記号〈限界ねじプラグ〉



                   【JIS等級】

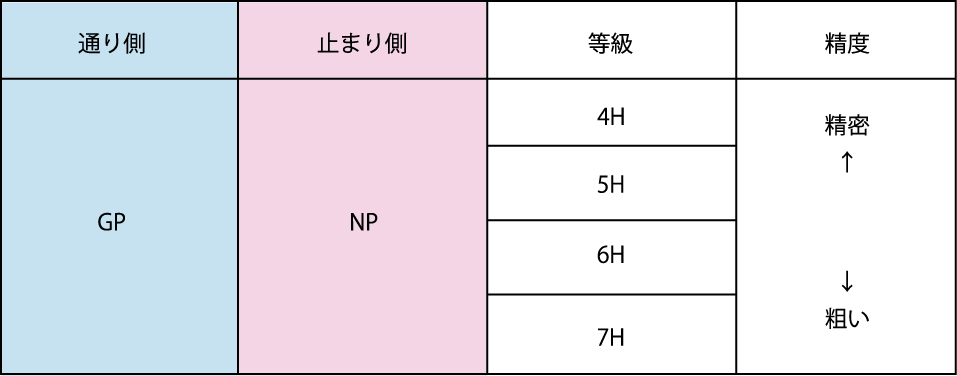

                  【ISO等級】
