ねじ山の形状

ねじ山の形状

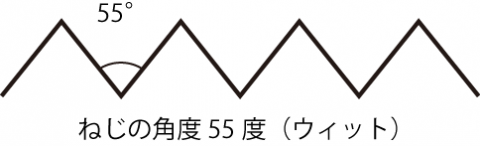

■三角ねじ

   断面形が三角形に近いねじ山の総称。

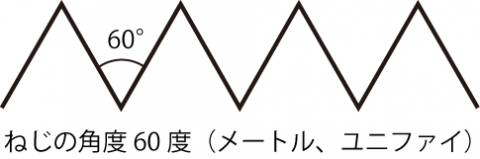

   締め付けねじの主流となっているメートルねじと、ユニファイねじは三角ねじ。

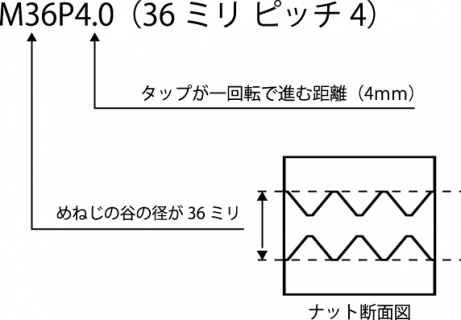

■メートルねじ

   ねじをあらわす記号はM、呼び径とピッチPがmm













■ユニファイねじ

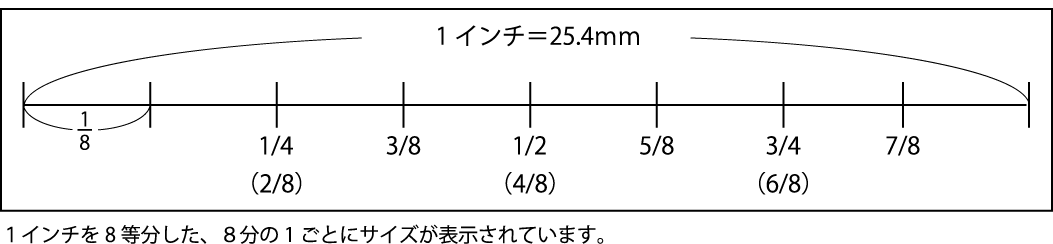

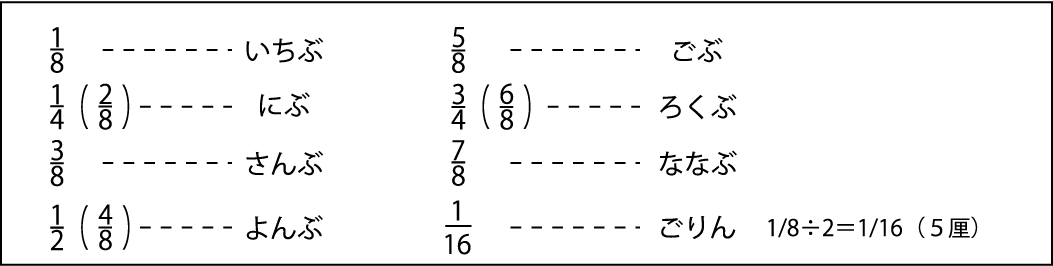

   ねじを表す記号はU、呼び径はインチ、ピッチは25.4mm(1インチ=25.4mm)についての山数で

   規定されている。

   UNC(並目)、UNF(細目)
